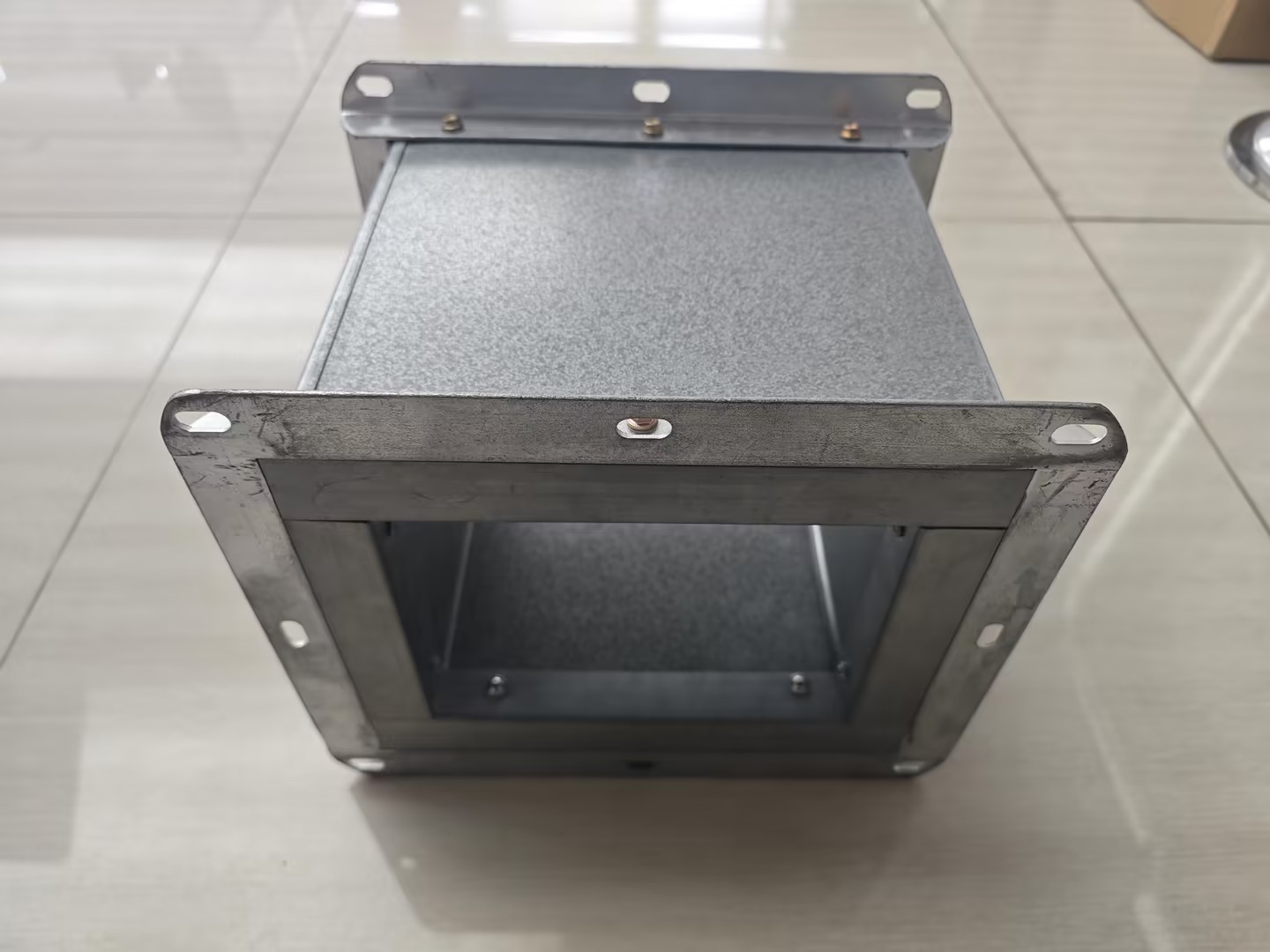

亜鉛メッキ鋼板（内層および外層）、アングル鋼フランジ、耐火性断熱材を主構成要素とし、セラミックファイバーガスケット、ボルト、ねじなどを組み込んだ複合構造のダクトです。適切な耐火等級が付与されており、主に防火および排煙システムのダクトとして使用されます。
地下鉄駅、ショッピングモール、空港、学校、病院などの換気空調システムにおいて、外気ダクト、還気ダクト、排気ダクト、排煙ダクト、特殊区域ダクトとして機能します。その断熱性能は、空調システムのエネルギー効率、乗客の快適性、および運用上の安全性に直接影響します。
両面亜鉛メッキ鋼板＋複合マグネシウムケイ酸塩断熱材コア材＋アングル鋼フランジ。
適切な接合部接続、スムーズな移行、気密性の高いシーリング、優れた結露防止性能と遮音性能、工場でのプレハブ化、そして容易なメンテナンス。これにより、厳しい工期、複雑な施工と低効率、大量の現場資材、清掃困難な廃棄物など、現場でのダクト断熱工事における多くの課題を解決します。

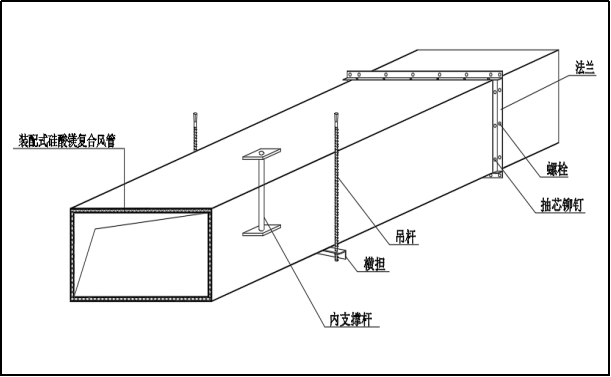

構造設計図
|

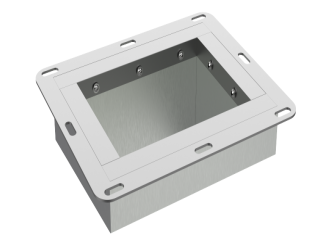

フランジのレンダリング
|

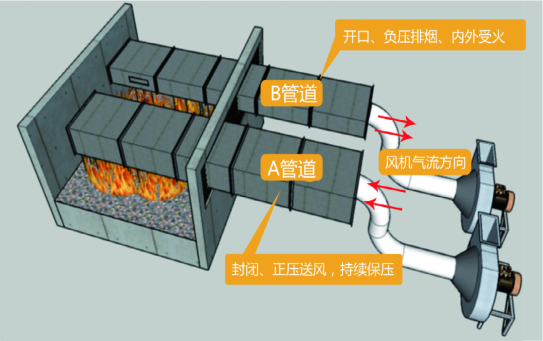

耐火限界試験概略図
|

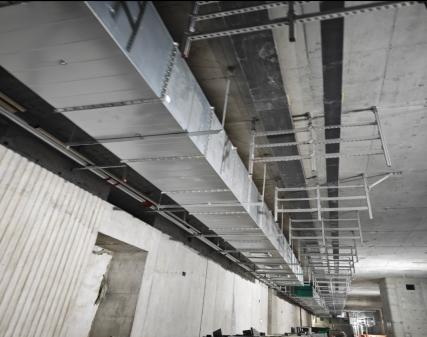

現場施工図面
|
両面鋼板 + 耐火断熱コア + アングル鋼フランジ + Uチャンネル
通常は亜鉛メッキ鋼板、カラー鋼板、またはアルミ箔で作られます。空気ダクトに必要な機械的保護と物理的な構造的支持を提供します。
コア機能層には、A1級無機不燃性複合マグネシウムケイ酸塩材料を採用しており、システム全体の耐火性と優れた断熱性能を保証します。
防湿性、吸音性、防食性などの機能性材料は、実際の用途に応じて柔軟に組み込むことができる。
 |
 |

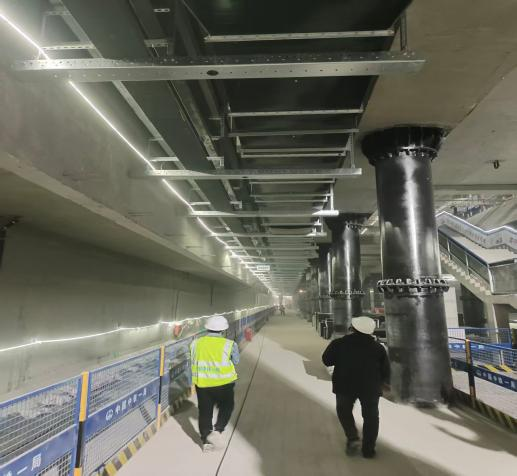

| 北京地下鉄22号線の排煙・空調ダクト | |
 |
 |

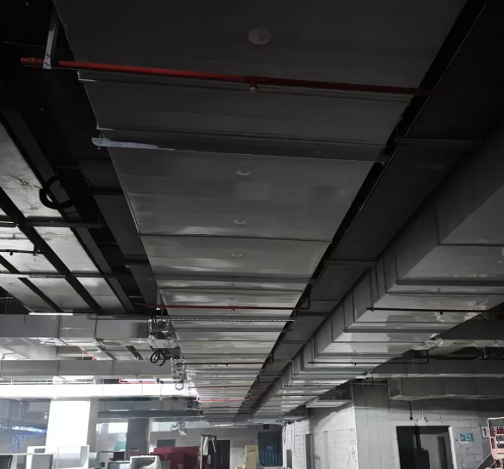

| 北京地下鉄昌平南口線の空調ダクト | 北京地下鉄8号線オリンピックスポーツセンター駅の空調ダクト |
